概述:

GW4-12(15,40.5,72.5)系列户外高压交流隔离开关适用于装置在户外交流50Hz、额定电压分别为12kV和40.5kV的电力系统中,供线路在有电压、无负载时作为开合电路之用。产品符合GB1985及其他相关标准的要求。

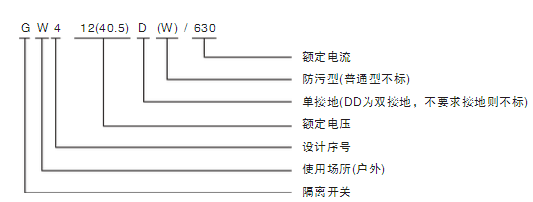

型号含义:



结构特点:

GW4-12(15,40.5,72.5)系列   隔离开关由底座、绝缘支柱及导电部分以及操动机构等组成。每极有两个支柱,每个支柱上端各装有导电闸刀,两侧闸刀触头接触处在两支柱的中间部位。支柱的下端各装有轴承套,在操动机构的带动下,可使闸刀作水平旋转90°从而达到分合闸之要求。

隔离开关为单极型,也可通过连杆将三极连成能够联动的三极型式。配用CS11型或CS8-6D型手动机构操作。其中CS17用于带双接地装置的隔离开关(可据需要配电动机构)。

本隔离开关结构合理,操动灵活自如;可单极,也可三极使用,安装方便;触刀开距大,绝缘安全可靠。还可根据用户需要,不接地或配装单边接地或双接地均可。户外高压交流隔离开关适用于装置在户外交流50Hz、额定电压分别为12kV和40.5kV的电力系统中,供线路在有电压、无负载时作为开合电路之用。产品符合GB1985及其他相关标准的要求。


正常使用条件:

◇海拔:不超过3000m;

◇周围空气温度上限40℃,下限-40℃;

◇风速不超过35m/s;

◇不得有导电尘埃或化学腐蚀气体以及剧烈振动;

◇没有火灾及爆炸危险的场所;

◇污秽等级不超过Ⅲ级;

◇地震烈度不超过8度。


主要技术参数:

型号

额定电压(kV)

额定电流(A)

峰值耐受电流(kA)

4s短时耐受电流(kA)

GW4-12

12

200

40

16

400

50

20

630

50

20

1000

63

25

1250

63

25

GW4-40.5D

40.5

400

50

20

630

50

20

1000

63

25

1250

80

31.5

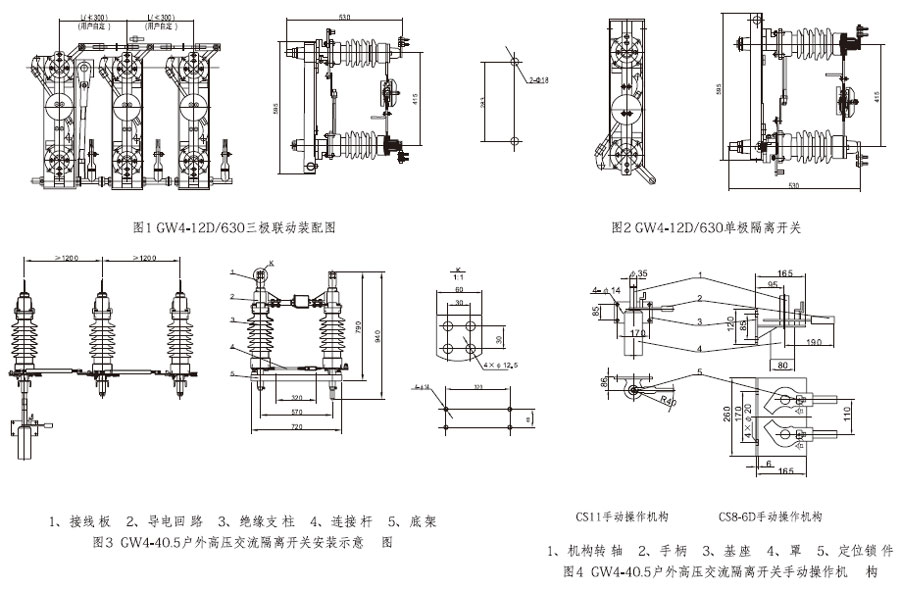

外形及安装尺寸:
